Color Doppler Flow Imaging là gì?

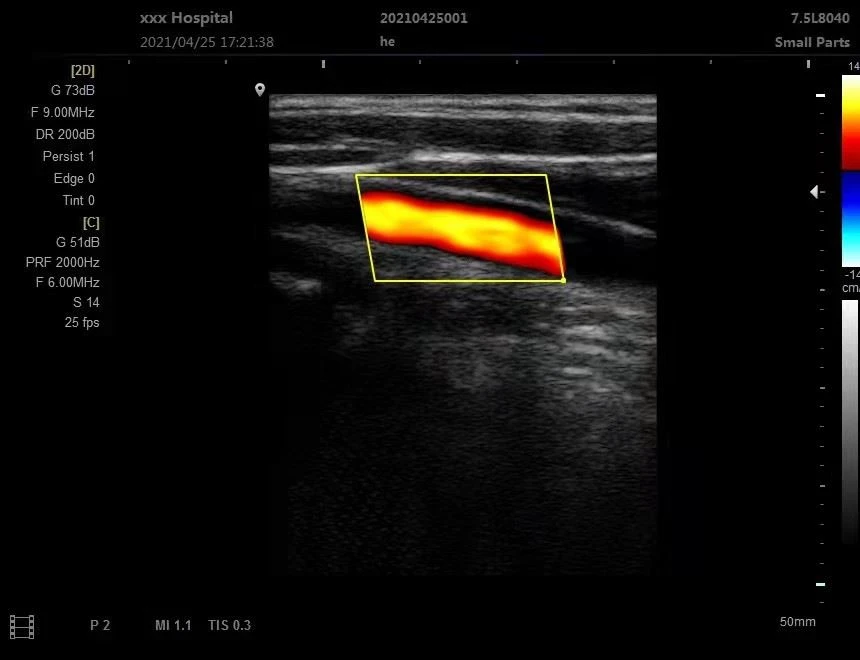

Hình ảnh dòng chảy Doppler màu (CDFI), còn được gọi là Doppler hai chiều, sử dụng phát hiện pha, xử lý tự động quan hệ và mã hóa màu xám để trung bình Dữ liệu vận tốc lưu lượng máu được hiển thị bằng màu và kết hợp và chồng lên hình ảnh màu xám B-mode. Nó hiển thị lưu lượng máu trực quan hơn, và có thể hiển thị các tính chất của lưu lượng máu và sự phân bố vận tốc dòng chảy trong tim và mạch máu nhanh hơn và trực quan hơn so với doppler xung. Nó có những lợi thế độc đáo trong việc hiển thị lưu lượng máu shunt từ trái sang phải và lưu lượng máu hồi sinh van. Nhưng định lượng lưu lượng máu không tốt như sóng xung và doppler sóng liên tục.

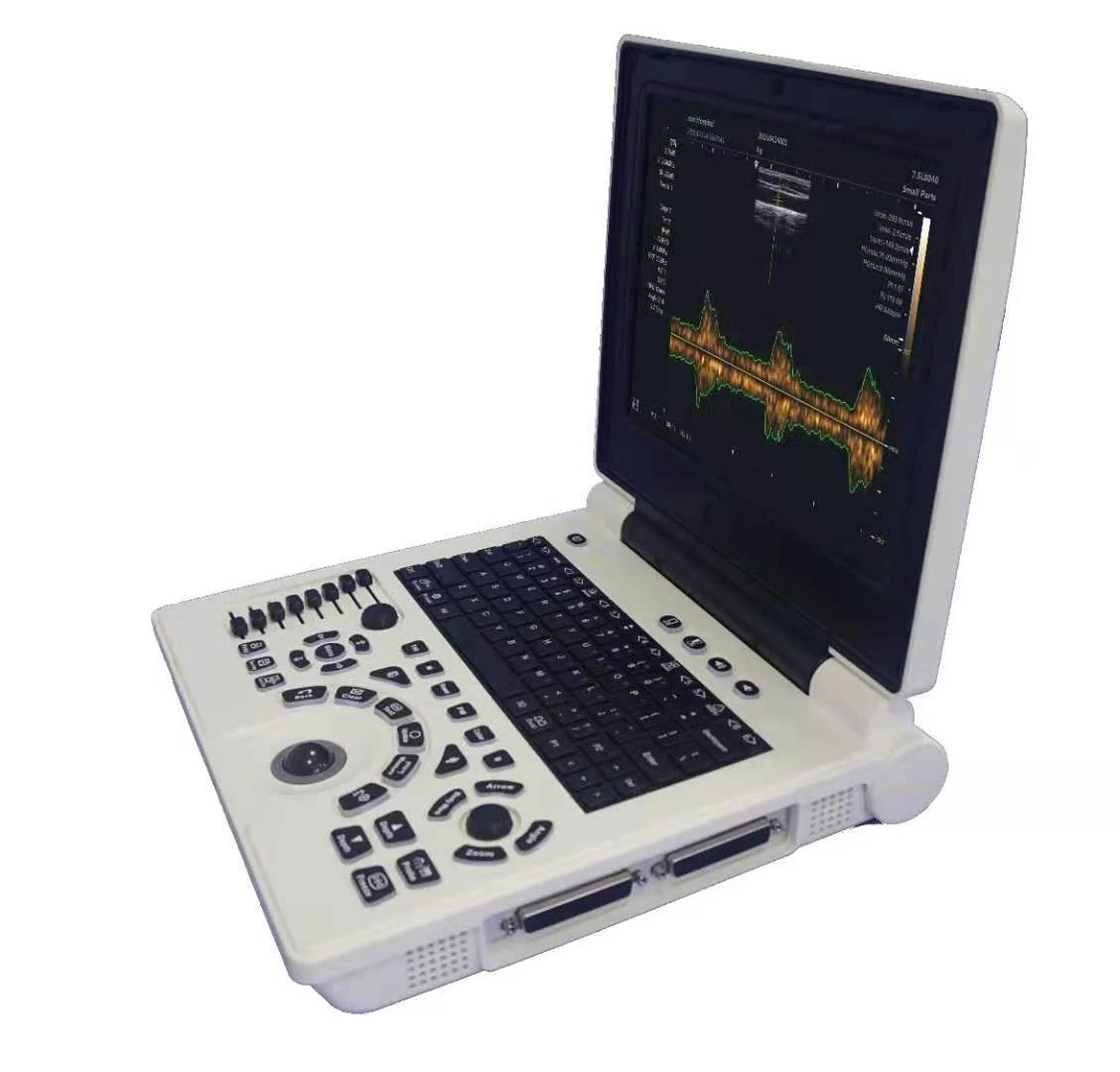

Máy đo lưu lượng Doppler màu, như sóng xung và Doppler sóng liên tục, cũng sử dụng hiệu ứng Doppler giữa các tế bào hồng cầu và siêu âm để đạt được hình ảnh. Máy đo lưu lượng Doppler màu bao gồm hệ thống hình ảnh siêu âm hai chiều, hệ thống phân tích lưu lượng máu Doppler xung (một chiều Doppler), hệ thống đo lưu lượng máu Doppler sóng liên tục và hệ thống hình ảnh lưu lượng máu Doppler (Doppler hai chiều). Bộ dao động tạo ra hai tín hiệu tứ giác với sự khác biệt π/2, tương ứng được nhân với tín hiệu lưu lượng máu Doppler. , sau khi loại bỏ các thành phần tần số thấp được tạo ra bởi thành tàu hoặc van, v.v., nó được gửi đến autocorrelator để phát hiện autocorrelation. Vì mỗi mẫu chứa thông tin lưu lượng máu Doppler được tạo ra bởi nhiều tế bào hồng cầu, tín hiệu thu được là tín hiệu hỗn hợp của nhiều vận tốc lưu lượng máu sau khi phát hiện tự động. Các kết quả phát hiện autocorrelation được gửi đến máy tính vận tốc và máy tính phương sai để có được vận tốc trung bình, được lưu trữ trong bộ chuyển đổi quét kỹ thuật số (DSC) cùng với thông tin phổ lưu lượng máu và thông tin hình ảnh hai chiều sau khi xử lý FFT. Cuối cùng, theo hướng và vận tốc của lưu lượng máu, bộ xử lý màu mã hóa dữ liệu lưu lượng máu dưới dạng giả màu và gửi nó đến màn hình màu để hiển thị, do đó hoàn thành hình ảnh lưu lượng máu Doppler màu.
Nguồn thông tin tiếng vang thu được bằng hình ảnh dòng chảy Doppler màu phù hợp với Doppler quang phổ, sự phân bố và hướng lưu lượng máu được hiển thị theo hai chiều và vận tốc khác nhau được phân biệt bởi các màu khác nhau. Hệ thống siêu âm Duplex Doppler, là hình ảnh siêu âm B-mode cho thấy vị trí của các mạch máu. Doppler đo lưu lượng máu, và sự kết hợp của hệ thống B-mode và Doppler này có thể xác định vị trí chính xác hơn bất kỳ mạch máu nào.
